一、装置概述：

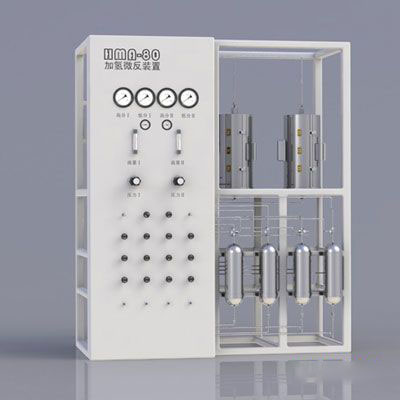

小型加氢反应试验装置是三个催化剂装量为500ML的反应器的串级反应试验装置。固定床反应器，装置配有新氢流路、补氢流路、吹扫N2流路和循环氢四条气体流路。根据不同试验要求可实现不同氢油比条件下的加氢催化反应。不但适合轻质油为原料，还可用于重质油加氢工艺。氢气流路设置压力调节阀，控制和稳定反应器入口压力，高分离罐分离气体出口设有背压阀和气动调节阀，稳定反应器出口压力。气体流量采用质量流量控制器实现流量的自动检测和控制。反应炉采用六段加热与控制，催化剂在足够的等温区内实现等温反应。气体产物在线计量放空或接收，液体产物可进入分馏塔和稳定塔，进行产品切割和收集。本装置可进行单程和循环反应。根据循环氢的流量和反应器出口压力变化，实现新氢补充量的自动控制与检测。

装置由计算机控制与操作。采用上、下位机配置，上位机采用工控机，下位机为PLC控制。实现对温度、流量、压力、开关电磁阀的自动控制与测量值检测，工艺流程、控制流程、反应炉升温恒温状态、控制参数、各过程量瞬时值在计算机屏幕上显示。实验过程中的各过程量，根据所设定的打印时间自动打印记录。根据产物计算公式，对实验结果进行制表、打印与数据储存。为确保装置安全运行，装置设有温度、压力、流量、液位上下限自动报警和压力安全保护。

二、主要技术指标：

1.反应温度：操作温度600℃；

2.反应压力：操作压力10Mpa；

3.单向阀、截止阀等管阀件均采用美国SWAGELOK公司进口件；

4. 控温精度：±1℃，恒温区间温差（静态）：≤±0.5℃；

5.压力全部采用变送输出，电动压力调节阀控制（采用美国科尔、帕默公司产品）；

6. 气体流量：50～500 ml/min，采用进口质量流量控制器（BROOKS公司）；

7.液体进料量：1 ml/min；

8.液位全部采用差压变送测量，电磁阀控制；

9.设有在线取样阀，可对低沸点物进行在线取样和离线分析取样。

三、主要配置：

1、 计量泵用进口无脉冲计量泵2台；

2、 进口气体质量流量控制器3台；

3、 定压与背压阀泵用美国。

四、主要用途：

1、 石油馏分加氢改质

2、 加氢料制苯加氢

3、 催化剂评定

4、 催化剂使用寿命评价

五、主要特点：

1、 固定床金属反应器，卡套式连接，拆卸方便。

2、 装置采用开放式安装，按工艺要求合理布局。

3、 采用工控机自动控制，人机对话方便。
